방울토마토 스마트팜
재배온실 : 8m×(45m×2연동)+(50m×2연동) / 측고4.5m = 1,520㎡(460평)
방 풍 실 : 1m×(58m+34m)×2개소 / 측고4.5m = 184㎡(55.8평)
작 업 실 : 17m×8m / 측고4.5m = 136㎡(41.2평)
주기둥 및 상하직보 75 X 75 2.9t
중방 및 주기둥보강 75 X 75 2.3t

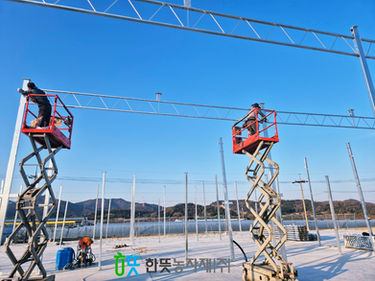

트러스 75 X 45 조립식
1중 일제 크린오야 0.15 필름
2중 수입코팅 0.1 필름
3중 알미늄 스크린 커튼 수평예인방식
4중 다겹보온커튼 수평예인방식,권취식
행잉거터 GT-01
자동양액시스템 WIN-8000S
자동개폐기 사용, 천장 반몽골식 개폐
관리동 75t 판넬,행거도어 시공
인베니아(주)에서
푸르메소셜팜 제2농장
시공건으로
의뢰를 맡겨주셨습니다.
공기가 많이 짧았는데,
폭설과 이례적인 한파까지
겹쳐 힘든 작업에도,
열심히 마쳤습니다.
많은 것을 배울 수 있는
공사였습니다.
내부완공사진이
소실되어
복원하는대로 업데이트 하겠습니다.
청년 창업농
자동화 연동 비닐하우스
(딸기 스마트팜 / 2,222평)
총 6개동
ㅇ 재배동 : 7m X 100m X 측고 3.5m X 3연동
ㅇ 모주동, 육묘동 : 7m X 74m X 측고 3.5m X 2동
ㅇ 전시동 : 무기둥 10m X 30m X 측고 3.5m
%20%EC%99%84%EA%B3%B5%EC%82%AC%EC%A7%84.jpg)
800평 스마트팜 시설 + 관리동
7 X 102 (3), 7 X 95 (1) 측고 4m 4연동하우스
방풍날개 1 X 95 양측면
주기둥 및 상하직보 60 X 60 3.2t
중방 및 주기둥보강 60 X 60 2.3t
다겹보온커튼 수평예인방식
자동개폐기 사용, 천장 반몽골식 개폐, 공기유동팬 32대
일제 크린알파21 0.15 필름
관리동 파라솔라이트 차광필름사용
U하이베드 및 바닥텐텐지 시공
국내최대 데이터농업기업으로 유명한 팜모닝에서
한뜻농자재에 의뢰를 주셔서 공사를 진행했습니다.
이 공사를 인연으로 한뜻농자재는 그린랩스 충남지부 대리점으로 계약을 하였습니다.
하우스 시설 및 토목 PVC 배수관작업 관리동 콘크리트 기초
바닥재 및 딸기베드 전자동 관수와 양액라인까지 일체 작업 하였습니다.
하우스 전경
하우스 파이프 및 골조 상.하차 중 입니다.
서까래 밴딩
기초 기둥설치, 작업 중 가장 중요한 부분입니다.
상보 설치 및 기둥 개별기초준비 (이중벽관 사용)

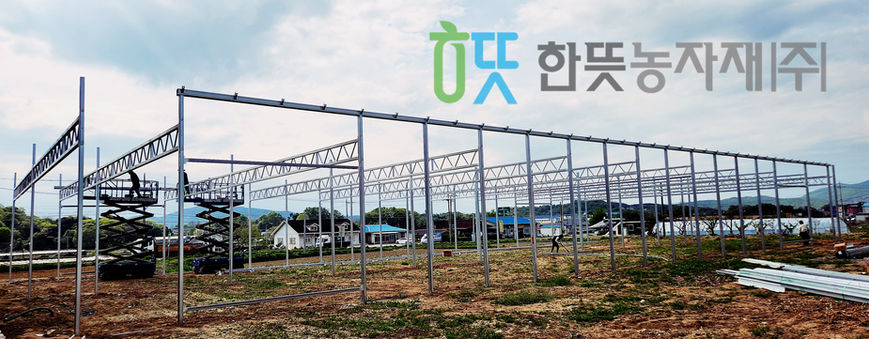

중방 및 브레싱작업
서까래 설치 후 피스로 고정해줍니다.
관리동(창고) 바닥 콘크리트 거푸집(유로폼 사용) 작업 중입니다.
개별 기초 작업중입니다. 기초하실 때는 가로로 철근이나 파이프를 붙여 주셔야 기둥과 콘크리트가 단단히 고정이 됩니다.
지붕환기는 반몽골 개폐방식입니다. 반몽골 개폐는 비가 올 때도 환기를 시킬 수 있는 장점이 있습니다.
골조 작업 중입니다. 볼트작업이외에 육각스크류로 고정해줍니다.
골조작업중입니다.
패드 작업중입니다. 마구리 테두리에 패드작업을 하시면 비닐이 울지않고 팽팽하게 작업 하실 수 있습니다.
마구리 피복작업 중 입니다. 일제 크린알파21 0.15 필름 사용했습니다.
천장 피복작업 중 입니다.
측면 피복작업 중 입니다.
내부 커튼 작업 중입니다. 피복작업전에 장마가와서 땅이 마르지 않아 주의하며 작업합니다.
내부 환풍기 관수 스프링클러 작업 중 입니다.
딸기베드 작업 중입니다. 바닥은 텐텐지로 원하셔서 작업했습니다.
딸기베드 작업 중입니다.
관리동 출입구 및 주 출입구는 판넬행거도어로 설치했습니다.
기존 1600평 10연동 + 추가 986평
온실 7 X 80 4연동+ 25 X 2연동+ 18 X 1 + 방풍 1 X 210
+ 구온실연장 5 X 30 + 창고연장 9 X 20 시공하였습니다.
이전에 1600평 10연동 온실 및 창고 도로포장 까지 한뜻농자재에 맡겨주셨는데,
이번에 농가 사업 및 시설 확장하시며 추가로 7연동 및 기존 시설 연장
총 986평 공사를 한뜻농자재를 믿고 맡겨 주셨습니다.
이전과 동일하게 주기둥은 60각 파이프 2.9t 사용하였고
그 외 골조 및 보강으로 60각파이프 2.3t 사용하였습니다.
피복도 전과 동일하게 장기성 PO필름(수입코팅) 0.15 사용하였으며
연장한 창고동에는 추가로 뾱뾱이 단열재와 파라솔라이트(차광필름) 설치하였습니다.
단열재는 일반보조사업 받으셔서 하신다고 하여 예인선만 설치하였고
돌아오는 겨울에 보온다겹커튼 시공예정입니다.
사진이 유실되어 작업사진 일부와 완공사진이 없음을 양해바랍니다.
근 시일내에 업데이트 하도록 하겠습니다.
기존 한뜻농자재에서 시공하였던 1600평 10연동 및 창고 사진입니다. 이번에 농가사업 및 시설 확장으로 추가 986평 다시 한 번 한뜻농자재에 믿고 맡겨 주셨습니다.
화물차 차고가 기존 창고동 문보다 높아서 마구리 상부를 부분철거 하여 자재 및 레미콘 차량 진입가능하게 하였습니다.
파이프 및 자재 하차 중입니다.
기초 기둥작업입니다. 테두리 먼저 시공합니다.
기둥작업입니다. 주기둥은 60각 파이프 29.t 사용하였습니다.
상보 및 중방까지 작업 된 사진입니다. 안전문제와 작업능률, 미관상을 이유로 현장은 항상 정리 된 상태를 유지하도록 노력하고 있습니다.
서까래를 설치하고 있는 모습입니다.
서까래 보강 작업중입니다.
아치지붕 곶갈형 환기시설 설치중입니다.
측면 날개방풍 사진입니다.
골조 사진입니다. 뒤로 기존 창고동과 10연동 하우스가 보입니다.
물받이 작업사진입니다. 이전에는 인력으로 당겨서 설치하였지만, 기계로 원하는 모습으로 접은 후 쏘아주어야 깔끔하게 마감 할 수 있습니다.
물받이에는 알루미늄 물받이전용패드 사용합니다.

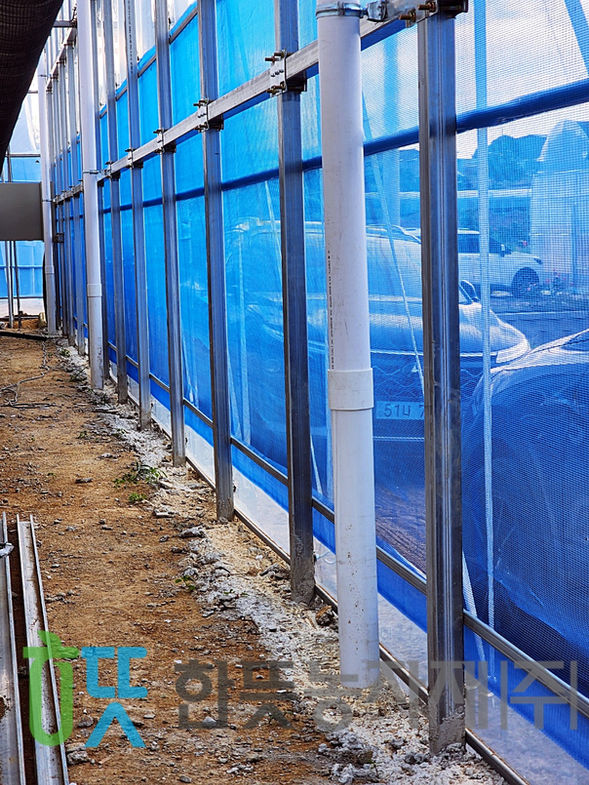

측면 방충망 시공합니다.
후면 마구리 피복사진입니다.
전체 피복 작업 전, 마구리 밑 방풍피복 작업먼저 해 줍니다.
1600평 10연동하우스
7 X 70 10연동 측고 3.5m 시설입니다.
방풍날개 1m 작업하였고 추가로
작업장 8 X 30 단동 작업하였습니다.
주기둥 60각 2.9t 사용하였고
골조 및 보강 60각 2.3t 사용하였습니다.
아치지붕 곶갈형 개폐 방식으로 시공하였고
1, 2중 양 측면 2단 개폐, 전 후면 1단 개폐
상부에 수평예인방식으로
알루미늄 스크린 커튼(상향)과 비닐하우스 뾱뾱이단열재 2중으로 설치,
전후좌우면 뾱뾱이 단열재 시공하였습니다.
전부 자동개폐기 30EA, 커튼모터(1마력) 2EA 사용하였습니다.
피복으로 장기성 PO코팅필름(수입) 0.15 사용,
창고동은 추가로 뾱뾱이단열재와 파라솔라이트(차광필름)설치 하였습니다.
하우스 뾱뾱이 단열재, 알루미늄 차광스크린을 예인식커튼 개폐형으로 시공한 모습입니다.
저희 한뜻농자재에서는 시공뿐만 아니라 하우스 설계 가능한 업체입니다.
토목작업 중 입니다.
터파기 할 자리에 미리 줄 작업 하였습니다.
파이프 및 부자재 하차사진입니다.
배수로 및 진입로 포장작업입니다. 토목작업부터 콘크리트포장도 시공하고 있습니다.
기둥작업입니다. 60*60 각파이프 사용하였습니다.
렌탈 이용하여 상보 및 중방 작업 중입니다.
골조 작업 중입니다.
서까래 작업 중입니다.
용마루에 하우스 고깔 시공하여 환기가 용이하게 하였습니다.
측면 피복 작업 전입니다. 2중에는 상하부 2단으로 단열뾱뾱이 개폐 가능하도록 시공하였습니다.
측면 피복 작업사진입니다.
전면 방풍날개 골조 사진입니다.
예인식 커튼 설치 될 비닐하우스 단열뾱뾱이입니다.
커튼 마감 입니다.
10연동 예인클립 작업중입니다.
개폐 시험 중 사진입니다.
800평 포도하우스
이전에 지원사업 받으셔서 한뜻 농자재에서 포도하우스 1000평 시공하시고
이후 추가사업 (500평+자부담300평) 받으셔서 다시 시공 맡겨 주셨습니다.
48mm 2.3t 기둥 사용하였고
측고 2m로 작업하였습니다.
